Концевая балка кран-балки: конструкция, расчёт, монтаж и обслуживание

Введение

Концевая балка — один из ключевых элементов крановой системы, обеспечивающий передачу вертикальных и горизонтальных усилий от грузозахватного механизма на строительные опорные конструкции или подкрановые пути. От грамотного проектирования, изготовления и монтажа этого узла зависят безопасность, долговечность и точность перемещения грузов в цеху, на складе или в сборочном корпусе.

Например, при выборе концевая балка кран-балки специалисты оценивают несущую способность, соосность колес и способы крепления к подкрановому пути. В статье даны практические рекомендации, расчётные упрощения для предварительной оценки и перечень типичных ошибок, которые чаще всего обнаруживаются при вводе крановых путей в эксплуатацию.

Материал ориентирован на инженеров-проектировщиков, монтажников и эксплуатационный персонал с техническим образованием, желающих получить системное представление о концевых балках и связанных с ними операциях.

Ключевые аспекты конструкции и назначения

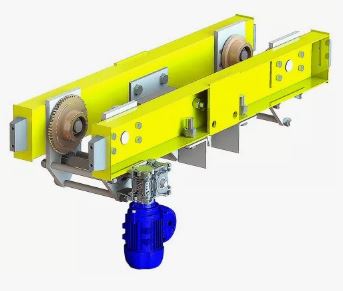

Функции концевой балки можно свести к четырём основным направлениям: передача вертикальной нагрузки (колёсные и реактивные усилия), обеспечение продольной и поперечной жёсткости, фиксация тележки или подкрановой балки и формирование опорной группы для тормозов и концевых упоров. В зависимости от компоновки крана концевые балки бывают подвесными (для подвесных кранов) и опорными (для мостовых кранов с подкрановым рельсом).

Типичные варианты конструкции: продольная балка с фланцевым соединением для крепления тележки, горизонтальная траверса для установки упоров и тормозов, а также коробчатые или двутавровые сечения, выбираемые в зависимости от требуемой жёсткости и доступных массогабаритных ограничений. Коробчатые сечения дают лучшую крутильную жёсткость при больших пролетах, двутавровые — просты в изготовлении и чаще используются при небольших размерах и доступной массе.

При проектировании учитывают: суммарную подъёмную нагрузку и собственный вес крановой конструкции, количество и расположение колес тележки, динамические коэффициенты (удар, качание), температурные деформации и допуски на монтажные зазоры. Для промышленных условий северных регионов дополнительно важны коррозионная защита и расчет на возможные ледовые нагрузки на подкрановую конструкцию.

Типичные ошибки при проектировании и монтаже

Практика показывает несколько повторяющихся ошибок, которые приводят к авариям, ускоренному износу колес и повышенным эксплуатационным расходам:

• Недостаточная оценка динамики: игнорирование ударных коэффициентов при расчёте колесных нагрузок и опорных усилий приводит к недоучёту пиковых напряжений.
• Ошибки геометрии: несоосность колёсных пар, неправильный профиль рельса или неточная установка продольных зазоров вызывает неравномерное распределение нагрузок и повышенный износ.
• Некачественная сварка и термообработка: локальные дефекты снижают усталостную прочность, особенно в районах концентрации напряжений у фланцев и отверстий под болты.
• Неправильный выбор сечения: экономия на массе без учёта жёсткости приводит к деформациям и прогибам вне допуска при эксплуатации.
• Неполная защита от коррозии и внешних воздействий, особенно в условиях повышенной влажности и агрессивных сред, что ускоряет разрушение металла и шарнирных соединений.

Устранение этих ошибок требует как корректного проектного задания, так и контроля качества изготовления и приёмки на монтажной площадке.

Практические шаги: от задания до пуска

При подготовке концевой балки к вводу в эксплуатацию важно пройти ряд шагов в строгой последовательности. Ниже приведён рекомендованный алгоритм действий.

1. Сбор исходных данных: подъёмный тоннаж, база крана (пролёт), число и схема колес тележки, масса тележки, условия окружающей среды, допустимые прогибы и частота циклов работ.
2. Предварительный расчёт колесных нагрузок: статическая нагрузка на одну опору определяется как сумма подъёмной нагрузки и собственной массы, перераспределённая между опорными парами. Учитывают распределение по сторонам и число колес.
3. Применение динамического коэффициента: для большинства крановых применений используют коэффициент 1,1–1,3 для учёта ударов и эксплуатационных колебаний; для тяжёлых циклов и нерегулярных режимов следует закладывать больший коэффициент.
4. Выбор сечения и проверочный расчёт на прочность и жёсткость: проверяются максимальные напряжения по пределам материала и прогибы по нормативным требованиям; при необходимости выбирают коробчатое сечение или усиливают фланцы.
5. Проектирование узлов крепления: болтовые или сварные соединения, посадочные места для подшипников и тормозов, контроль подрезов и упоров для исключения чрезмерного продольного перемещения.
6. Изготовление с учётом допусков: применяют механическую обработку опорных поверхностей, маркировку и подготовку к антикоррозионной защите.
7. Монтаж и юстировка: установка на подкрановый путь, лазерная и геодезическая проверка уровней и соосности, настройка монтажных зазоров, проверка симметрии распределения нагрузок между колесами.
8. Пусконаладочные испытания: проверочные прогонные испытания с контрольным грузом, мониторинг температур подшипников, вибрации и устойчивости тормозной системы.

Числовые примеры и чек‑лист для быстрого расчёта

Ниже приведён упрощённый пример расчёта колесной нагрузки и контрольных проверок, который можно использовать для ориентировочной оценки перед детальным расчётом.

Пример: Подъём 5 т (5000 кг), масса тележки 800 кг, масса концевой балки и оборудования 1200 кг, две опорные пары (по одной на сторону) и по 2 колеса в каждой паре.

• Суммарная воздействующая масса: 5000 + 800 + 1200 = 7000 кг.
• Статическая нагрузка на сторону (при равномерном распределении): 7000 / 2 = 3500 кг = 34,3 кН.
• Нагрузка на колесо (при 2 колесах на стороне): 34,3 / 2 = 17,15 кН.
• Применение динамики (коэффициент 1,2): 17,15 * 1,2 = 20,58 кН на колесо — расчётная пиковая нагрузка.

Дальнейшие проверки: прочность колесной опоры и рессорных элементов, прогиб балки под эквивалентной нагрузкой (для двухопорной схемы прогиб максимален в середине пролёта), расчёт усталостной долговечности при интенсивном циклическом режиме. Если расчётное напряжение превышает допустимое для выбранного материала с учётом коэффициента запаса, требуется увеличение сечения или изменение схемы опирания.

Чек‑лист при приёмке концевой балки:

• Соосность колёс и профиль рельса — по лазеру и шаблону;
• Отсутствие видимых дефектов сварки и трещин — визуальный контроль и магнитопорошковая дефектоскопия в критичных местах;
• Контроль размеров по чертежу — отверстия, посадочные места, расстояния между опорами;
• Проверка крепления тормозных и страховочных устройств;
• Тестовый прогон с контрольным грузом и мониторинг температуры подшипников, люфтов и шума.

Итоги и рекомендации по эксплуатации

Концевая балка — узел, от грамотности проектирования и монтажа которого во многом зависит безопасность крановой эксплуатации. Важно применять комплексный подход: корректно задать условия работы, учитывать динамику и цикличность, выбирать конструктивное сечение с запасом жёсткости и прочности, а также обеспечить качество сварки и защитных покрытий.

Регулярные проверки и элементарное техническое обслуживание (смазка подшипников, проверка крепёжных болтов, контроль коррозии и своевременная дефектоскопия) значительно увеличивают срок службы узла и снижают риск внеплановых простоев. При подготовке документации на объект полезно использовать чек‑лист из этой статьи как стартовую форму для последующей детализации в ведомости техосмотра.

Наконец, при любом сомнении в расчётах или при обнаружении необычных деформаций следует привлекать квалифицированного инженера-конструктора и проводить детальную экспертизу узла, чтобы исключить скрытые дефекты и снизить риски при эксплуатации.
